Conseils pour le montage. (versions normales)

Machine déballées.jpg

Une fois que les éléments sonts sortis du carton, vous obtiendrez ceci ...

Premier point à vérifier avant assemblage : La position et serrage des capteurs d'axe Z ...

Machine déballées.jpg

Nous parlons là de vérification de serrage, ne les desserrez pas sous peine de les dérégler et d'avoir à refaire leur hauteur / positionnement avec une cale de précision !

profil machine.jpg

Deuxième point à vérifier :  l'équerrage général de la machine ...

Vous pouvez desserrer les vis "6 pans creuses" pour réajuster l'équerrage ...


Troisième point à vérifier :  réglage des roulettes du plateau ...

Le réglage de ces roulettes doit se faire sur 2 roulettes seulement. Celle à droite et celle à gauche du rail, il y a un écrou excentré qui permet d'écarter ou de rapprocher la roulette

du rail ! Attention il ne doit pas y avoir de point dur !

Après avoir vérifié ces deux points vous pouvez passer à l'assemblage ...

Tenlog TL-D3 Pro DMP 3D Printer Manual (
Tenlog TL-D3 Pro DMP 3D Printer Manual (

Le câblage ...

Tenlog TL-D3 Pro DMP 3D Printer Manual (

Comment utiliser l'écran ...

Tenlog TL-D3 Pro DMP 3D Printer Manual (

Utilisation : Flashez les "QR code" pour voir les vidéos explicatives ...

Votre machine montée doit ressembler à ceci ...

Tenlog TL-D3 Pro DMP 3D Printer Manual (

Conseils pour le montage. (versions "luxe")

Avec la version "luxe" vous avez en plus de la vérification minutieuse de votre imprimante, des pièces détachées imprimées en PETG prusa de couleur "carmine red", deux blocs de chauffe, deux ruptures thermiques, 2 buses MK8 et 2 chaussettes en silicone !

Nous vous conseillons de garder les buses, ruptures thermiques, les chaussettes silicones et les blocs de chauffe comme des pièces à remplacer par la suite ... Faites vous la main avec les pièces d'origines et une fois usées remplacez-les par ces pièces de bien meilleur qualité !

Ce genre de pièces sont des pièces dites d'usure et nous vous conseillons d'en avoir en stock chez vous en cas de besoin !

Montage du guide câble VGA


Vers l'arrière de l'imprimante


Imprimante en face de vous

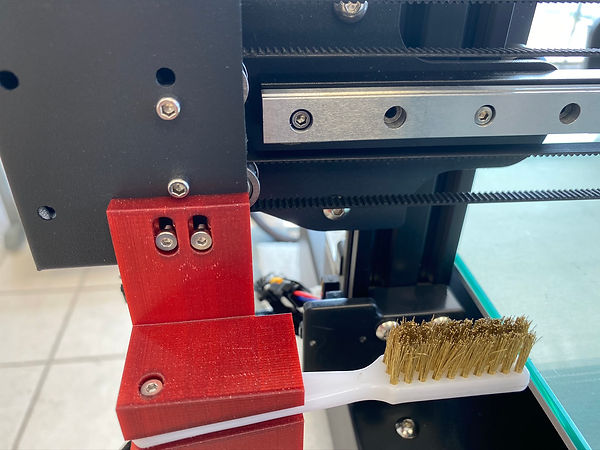

Montage des supports des brosses métaliques

un Gcode est en cours de conception pour permettre aux brosses de faire des allé/retour

ATTENTION : la brosse ne doit pas toucher votre cartouche de chauffe

sous peine de détériorer la carte mère


Patins protège courroies

Ces patins vous permettrons de ne pas user vos courroies prématurément !

ATTENTION ! il y a un sens à respecter ... Vous pouvez couper le dépassement de la courroie après le serre cable si ce dépassement touche la courroie ! c'est infime mais si ça vous gêne ...

Comme les photos le montre il y a4 patins à monter, mais vous pouvez vous permettre de n'en mettre que 2 (voir phots plus bas ... Un de chaque côté assura le soulèvement nécessaire des courroies


Extruder gauche (vue de derrière)


Extruder droit (vue de derrière)


Supports détecteurs de filament

Ces support vous permettent de bien maintenir les détecteurs de filament

ATTENTION : il y a un sens à respecter ...


Kit Courroie axe Y pour modif rails linéaires

Ces pièces imprimées en 3D sont destinnées pour la modif des rails lineaires ...

ATTENTION : il y a un sens à respecter ...


Documentation download

Tuto montage Bed up to 110°C
